德爾格accuro手泵用于 Drager 所有短時檢測管和取樣管的氣體檢測泵。
設備說明
 |

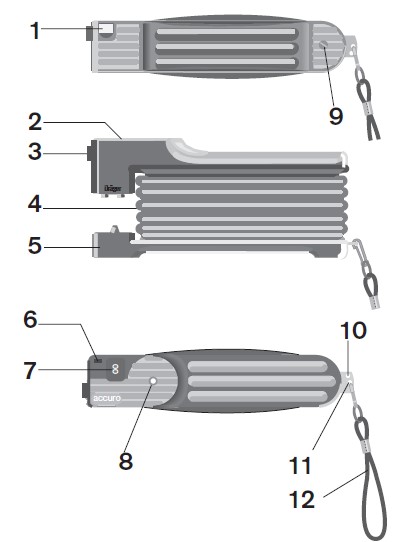

1 用于打開玻璃管的陶瓷片 2 蓋板 3 套管 4 橡膠氣囊 5 下握板 6 計數器復位鍵 7 行程計數器 8 行程終止指示器( 行程終止膜片) 9 下握板固定螺絲 10 用于折斷玻璃管尖的孔 11 掛拎環的孔 12 帶彈簧鉤的拎環 |
準備程序
檢查泵的氣密性(A)
• 將未開口的 Dräger 玻璃管插入管口(A1) 。
• 將泵完全擠壓在一起，之后松開(A2) 。
• 大約15 分鐘過后，行程終止指示點(B) 還未顯現，那么該檢測泵的氣密性良好，否則見" 故障- 原因- 排除"。
• 將未開口的 Dräger 玻璃管從套管取出。
• 按下復位鍵(C) ，如可用圓珠筆。計數器將復位至零。
準備玻璃管(D)
• 根據檢測任務選擇恰當?shù)?Dräger 玻璃管。請遵守相應的使用說明。
• 玻璃管的尖端用 Dräger 玻璃管開啟器( 貨號：64 01 200) 打開。
或者：
• 將玻璃管的尖端插入下握板的孔(D1) ， 并抵住陶瓷片同時轉動。玻璃管將被陶瓷片磨蝕。
• 將玻璃管向兩邊晃動，直至管尖斷裂為止。
• 將折斷的管尖倒掉。
• 將玻璃管的另一端用同樣的方法打開。
或者：
• 將檢測泵拎環向一側轉動并將玻璃管尖插入金屬片的孔內(D2) 。
• 將玻璃管向兩邊晃動，直至管尖斷裂為止。
• 將玻璃管的另一端用同樣的方法打開。
開啟 Dräger 玻璃管時應小心，玻璃碎片可能會彈出來！ 將檢測泵朝下握住，以免玻璃碎片進入泵內。
• 將兩端已開口的 Dräger 玻璃管插入泵中。箭頭指向檢測泵(E)。
注：玻璃管尖端很鋒利，有割傷的危險！建議使用開管器準備檢測管，后兩種辦法只能作為臨時救急使用。
檢測
• 從 Dräger 玻璃管的使用說明讀出行程數。
• 在握住檢測泵時，將指示點和行程計數器朝向使用者(F) 。
• 將泵完全擠壓在一起。
• 松開檢測泵，直至氣囊完全松弛。
• 當行程終止指示點(F1) 可見時， 重新擠壓檢測泵。
• 重復上述操作，直至行程計數器(F2) 上讀出的數中文字與行程給定值一致時為止。
• 之后立即判讀色長和色深。未打開的 Dräger 玻璃管作為比照。
• 將 Dräger 玻璃管從套管中取出。
• 將泵來回按壓幾次，使周圍空氣將其吹凈。
維護
| 清潔或更換排氣閥 • 用附帶的六角扳手將螺絲取下(G1) 。 • 將下握板取下，如使用一枚硬幣(G2) 。 • 將閥門片從座槽中拉出(H1) 。 • 用濕布清潔閥門座槽。 • 將閥門片的塞子潤濕并將其按入閥門座槽的中心孔內。 • 輕輕拉動閥門片以確保位置正確牢固。 • 將下握板放回并下按歸位(H2) 。 • 重新放入螺絲并用手擰緊。檢查泵的氣密性(A)。 更換套管/行程終止膜片 • 用恰當?shù)墓ぞ? 如圓珠筆) 將彈簧鉤按入(I1) 。 • 將蓋板取出(I2) 。 蓋板的作用是將行程終止指示器部件保持在正確的位置。 • 將彈簧卡口向內按壓并拿出套管(J) 。 • 放入新的套管。 • 將新的行程終止膜片按照圖示的順序放入殼體內(K) 。 注意其位置是否正確。 • 重新蓋上蓋板并按壓歸位。 • 檢查泵的氣密性(A)。 |
 |
技術參數
| 行程容積100 ± 5 厘米3 長度170 毫米 寬度45 毫米 高度85 毫米 重量250 克 環境條件 ( 工作和儲存) 溫度-20 oC 至+50 oC 濕度0 至95 %，無凝結 考核與認證 防爆許可證ATEX: IM1 II 1 G II CT6-20 oC ≤ 50 oC II 1 D BVS 04 ATEX H 068 |
 |
故障、原因、排除
| 故障 | 原因 | 排除 |
| 行程終止指示器在15 分鐘內可見 | 排氣閥內有異物，閥門片損壞 | 清潔閥門及其座槽，根據情況更換閥門(K) |
| 玻璃管在套管內過于松動 | 將玻璃管緊密地插入套管內(E) | |
| 檢測泵不打開 | 玻璃管的一端還沒有打開 | 將玻璃管兩端均打開(D) |
| 套管內有污物 | 更換套管(J) |
訂貨單
| 名稱 | 貨號 |
| accuro 氣體檢測泵 | 64 00 000 |
| 配件套裝 | 64 00 220 |
| 拎環，完整 | 64 00 208 |
| Dräger 玻璃管開啟器 | 64 01 200 |
| 加長管3 米 | 64 00 077 |
| 氣體檢測套裝 | 64 00 260 |
| accuro2000 | 64 00 200 |
