全國服務熱線產品備案憑證編號技術要求編號：京經械備20180014 號
生產備案憑證編號：京經食藥監械生產備20180009 號
本產品的售后服務由本公司售后服務部負責，可聯系上海京工。
使用期限： 7年
醫用離心機
DT5-2使用說明書
（內附《裝箱單》）
使用前請詳細閱讀本說明書
目錄操作注意事項1
DT5-2離心機概述2
參數與性能
控制面板
使用方法
維護和保養
配置單
保修卡
第1頁
操作注意事項
嚴禁在不平衡的狀態下進行運轉。
轉頭應可靠安裝到回轉軸上。
檢查轉頭是否被腐蝕或損傷。
機器蓋好上蓋方可通電運轉， 運轉停機至0 轉， 蜂鳴器響過方可開蓋。
器長期不用再使用時， 應檢查并緊固轉頭鎖母。
離心機必須使用具有可靠的接地電源。
所用離心件轉速不得高千其相應的最高允許值。
用畢將離心腔及旋轉部件擦拭干凈， 切斷電源。令禁止分離易燃易爆及強酸堿。
第2頁
醫用離心機是對混合溶液進行快速分離沉淀的專用設備，適用千醫療衛生科研教學生化實驗的離心分離性分析。低速離心機DT5-2可廣泛用千醫院、科研及食品等單位進行生化實驗、分離懸浮液等工作。
2工作條件2.1 環境溫度： 5--40 °C
2.2 相對濕度 80%
2.3周圍空氣沒有導電塵埃、爆炸性氣體和腐蝕性氣體存在。
2.4電源要求： 單相交流220 ± 10% ; 50HZ 士lOH Z : 標準正弦波。
3主要參數與性能
容量、許用最高轉速及最大相對離心力| 轉子號 | 容量規格 ml | 許用最高轉速r/ mi n | 最大離心力X g |
| 1 1 |
100ml X4 10ml X 3X4 |
5000 5000 |
4390 |
| 2 | 5mlX 12X4 | 4200 | 3200 |
| 2 | 7m1Xl5X4 | 4200 | |
| 3 | 10mlX8X4 | 3500 | |
| 3 |
15mlX8X4 |
3500 |
2100 |
| 4 | 96 孔板X 2 | 2000 | 700 |
第3頁
3.1醫用離心機的組成： 箱體、控制部分、驅動部分、動力部分和運轉部分。
3.2離心機的升速時間不超過2mi n, 降速時 間不超過 2mi n,其整機噪聲不大千70dB (A)。
3.3定時范圍及精度： 0—999mi n土l mi n
3.4離心機在工作轉速范圍內的轉速穩定精度應小于土1%
3.5離心機運轉中， 振福不大于0.1mm
3.6 510mm X 410mm X 310mm
3.7 凈重： 40kg

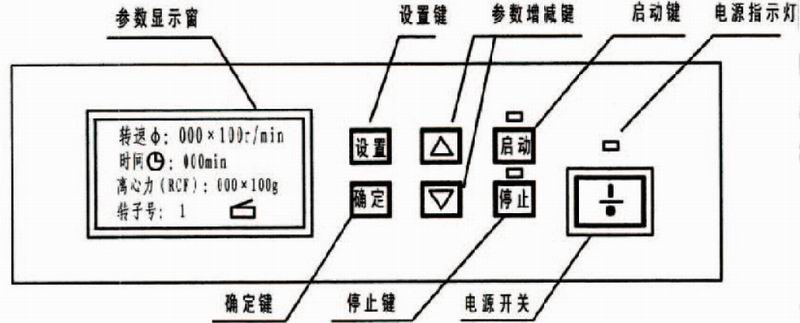

4 控制面板示意圖：
第4頁
4.1 運轉參數顯示窗
- 轉速顯示： 顯示預制轉速或?qū)嶋H轉速。
- 時間顯示： 顯示預制運轉時間或剩余運轉時間。
- 離心力顯示： 顯示預制轉速或?qū)嶋H轉速的相應離心力。
- 轉子顯示： 顯示與運轉轉子一致的轉子號
- 顯示機蓋開關狀態： 關閉 ：
未關閉
，當顯示未關閉時機器不會運轉。
鍵設定運轉速度、運轉時間。4.3啟動鍵： 按此鍵機器開始運轉，啟動 燈亮。
4.4停止鍵： 按此鍵機器停止運轉， 停止燈亮。
4.5電源開關：向上按開關“|”位時，電源接通。向下按開關“O”位時，電源斷開。
4.6電源指示燈： 電 源接通時燈亮， 斷開時燈熄。
4.7 增（
）減（
）鍵： 按此鍵確定轉速、離心力或運轉時間5使用方法：
5.1離心機安裝：
- 將離心機置千平穩臺面上， 檢查附件是否齊全。
- 按右側機械開關，打開機器上蓋將轉頭安裝在旋轉盤上。
- 將塑封電源線插入離心機后面電源插座，接通電源。
- 試樣平衡：對稱放置一樣的轉子或試管，單份試樣可用水與之配平 。
第5頁
5.3運轉前檢查：
1電源：檢查電壓、電流（保險）是否符合要求。
2檢查分離物與試管的化學相溶性。
3試掖密度≤2g/cm
5.4離心機操作：
- 按住機器右側機械開關，打開機器上蓋，對稱放入已配平的試樣，蓋好機器上蓋并鎖好機械開關。
- 接通電源：將電源線接入單相(220V,l OA) 三相插座。
- 離心機接通電源：向上按電源開關“1”位，機器通電，電源燈亮。
- 設置轉速：按設置鍵，當轉速欄閃爍時按鍵，根據需要設置相應轉速。
- 設定時間：按設置鍵，當時間欄閃爍時按鍵，按需要設置時間 。
- 設定離心力：按設置鍵，當離心力欄閃爍時按鍵，按需設置離心力。
- 當轉速或離心力、時間設置完成后，按確認鍵完成設置 。
- 啟動 ：按啟動鍵，機器開始運轉，啟動燈亮。經短時間后自動平穩的達到預制轉速。如在運轉中改變轉速時可按以上操作。
第6頁
9.停機：當時間顯示窗顯示"000" 時自動停機，停止燈亮啟動燈熄。
10.當機器停止燈亮蜂鳴器響過后，方可開蓋，取出試樣。
11.運轉完畢按電源開關至"O"位，機器斷電。
12.本 機具有超速和失速保護功能。當機器因設置錯誤或故障造成失速時,本機將自動關機并發出報警聲,需按電源開關,使機器斷電后再通電,方可重新設置。
5.5提醒與注意：
- 為確保人身安全，離心機必須由專業人員操作，操作前請詳細閱讀說明書。
- 電源必須符合 說明書中的要求，電源要有可靠接地。
- 機器連續運轉一周后，應檢查并緊固轉頭鎖母 。
- 如離心機發出不正常的聲音及不正常的振動，應立即切斷電源，請專業人員檢修。
- 離心機應放置千通風干燥的房間。
1 環境溫度： -20--55°C
2 環境濕度： 80%
3 大氣壓力： 500 —1060hpa
第7頁
6維護與保養
6. 1 每天使用完后應關閉電源；用軟布擦拭容器室及轉子。6. 2 每次使用前應檢查轉子是否牢固的固定在點機主軸上 。
6.3 故障的排除見下表
第8頁
7配置單
DT5- 2 配置清單
| 序號 | 名稱 | 數量 | 單位 | 附錄 |
| 1 | 主機 | 1 | 臺 | |
| 2 | 旋轉盤 | 1 | 個 | 已安裝在旋轉軸上 |
| 3 | 100mL支持環 | 4 | 個 | 將 4 個支撐環掛在旋轉盤上可組成 |
| 4 | 100mL試管筒 | 4 | 個 | 100ml X 4 或 10ml X 3 X 4 試管組進行分離。 |
| 5 | 3孔試管架 | 4 | 個 | 將 4 個 100ml 試管筒放在支撐環內。 |
| 6 | 保險管 | 2 | 個 | 6 X 30 ( 8A ) 備用 |
| 7 | 塑封電源線 | 1 | 條 | |
| 8 | 產品合格證 | 1 | 張 | 校驗合格品在儀器背面貼有合格標識 |
| 9 | 產品使用說明書及裝箱單保修卡 | 1 | 份 |
第9頁
產品保修卡
