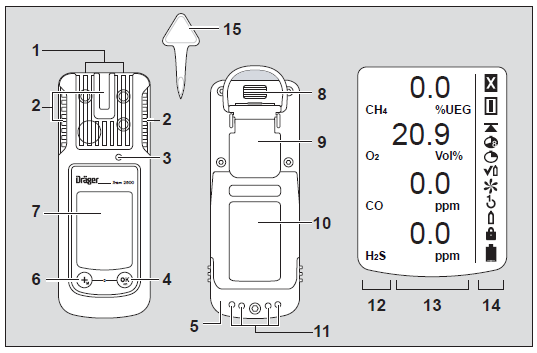

全國服務熱線德爾格x-am2500四合一氣體檢測儀產品概覽：
1 氣體入口
2 LED 警報燈
3 喇叭
4 [OK] 按鈕
5 電源組
6 [ + ] 按鈕
7 顯示屏
8 IR 接口
9 固定夾
10 銘牌
11 充電觸頭
12 測量氣體顯示
13 測量值顯示

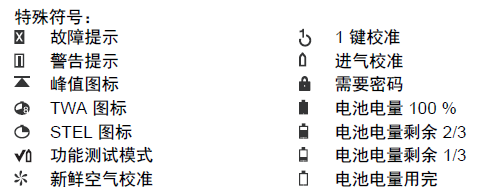

14 特殊符號
15 傳感器更換工具
| 適用范圍 德爾格便攜式氣體檢測儀用于持續監控工作場所以及爆炸危險區域中的環境空氣中的多種氣體濃度。可獨立測量最多 4 種氣體 （視安裝的 Dräger 傳感器而定）。 按區劃分的爆炸危險區域設備規定用于 0、 1 或 2 區爆炸危險區域或有甲烷危險的礦區。在 –20 °C 至 +50 °C 的溫度范圍內，規定用于可能存在爆炸等級為IIA、IIB 或 IIC 以及溫度等級為 T3 或 T4（取決于電池和充電電池）的氣體的區域。針對 0 區，溫度等級限制為 T3。在礦區使用時， 設備只能用于受機械影響風險較小的區域。按級別劃分的爆炸危險區域設備固定用于類別為 I&II，級別部類為 1 或 2 的爆炸危險區域。規定在–20 °C 至 +50 °C 的溫度范圍內使用，且用于可能存在組別為 A、B、C、D 或 E、F、G 以及溫度等級為 T3 或 T4（取決于電池和充電電池）的氣體的區域。 |

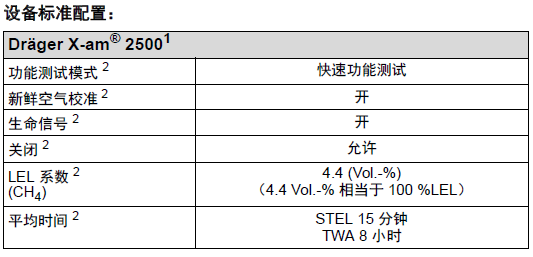

| 配置 為了對帶有標準配置的設備進行自定義配置，必須通過 USB 紅外線（訂貨號 83 17 409）將設備與計算機連接。使用計算機軟件“Dräger CC-Vision” 進行配置。 |
| 運行 運行準備 第一次使用設備前插入隨附的電池或已充電的鎳氫電源組 T4（HBT 0000 型，訂貨號 83 18 704）/ T4 HC（HBT 0100 型, 訂貨號 83 22 244） 設備準備就緒。 打開設備 1.按住[OK]按鈕約 3 秒鐘，直到顯示屏中顯示的»3.2.1«倒計時結束。 ?然后所有顯示屏部位、光學警報、聲音警報以及振動警報都會短暫激活。 ?顯示軟件版本。 ?設備進行自檢。 ?顯示下一個待校準/調整的傳感器以及距離下一次校準/調整的剩余天數，例如 CH4 %LEL CAL 20。 ?以天為單位顯示距離功能測試間隔到期的時間，例如 bt 123。 ?依次顯示所有警報閾值 A1 和 A2 以及 (TWA)1 和 (STEL)1（針對 H2S 和 CO）。 ?傳感器預熱期間，顯示相應的測量值圖標和特殊符號 （用于 警告提示）。在傳感器預熱期間不會發出警報。加快預熱的詳細信息請參加技術手冊2。 2.按下 OK 按鈕，以取消打開順序顯示。 |
| 關閉設備 ?同時按住 OK 按鈕和 [+] 按鈕，直到顯示屏中顯示的3.2.1 倒計時結束。 設備關閉前，光學警報、聲音警報以及振動警報短暫激活。 |
| 進入工作場所之前 1.打開設備，在顯示屏中顯示當前測量值。 2.注意警告 或故障提示 。 3.檢查設備上的進氣口是否未被覆蓋。 運行期間 ?運行期間顯示每個測量氣體的測量值。 ?如果超出或低于測量范圍，則代替測量值顯示下列內容： ?易燃物質濃度過高可能導致氧氣不足。 ?當 O2 濃度低于 8 Vol.-% 時，只要測量值低于預警閾值（僅限測量 范圍 ≤100 %LEL，非 >100 %LEL (導熱)），在 Ex 通道上顯示帶 的故障代替測量值。 如果存在警報，則相應的圖標、光學警報、聲音警報以及振動警報激活。如果 CatEx 通道上明顯超出測量范圍 （易燃物質濃度非常高），則會觸發鎖定警報。CatEx 鎖定警報通過功能性氧氣通道（無警告和故障）自動確認，或通過在新鮮空氣中手動關閉后再重新打開設備來確認。在 “ 甲烷 ” 配置設置中，超出測量范圍時不觸發鎖定警報，因?yàn)橥ㄟ^單獨測量導熱性可確保甲烷顯示的唯一性。 警告 進行安全相關的測量前，須檢查調整情況，必要時重新進行調整并檢查所有警報元件。必須根據國家規定進行氣體功能測試。 設備可以正常運行。如果警告提示在運行期間沒有自動消失，則使用結束后必須檢修設備。設備未準備好測量且必須對其進行檢修。 警告 測量氣體中的催化劑毒物成分（例如揮發性硅、硫、重金屬化合物或鹵化烴）可能損壞 CatEx 傳感器。如果 CatEx 傳感器無法再校準到目標濃度，則須更換傳感器。在缺氧環境 (<8 Vol.-% O2) 中測量時，可能導致 CatEx 傳感器錯誤顯示；此時無法使用 CatEx 傳感器進行可靠測量。 |
| 識別警報 光學、聲音和振動警報以指定的頻率顯示。 1.濃度預警 A1 間歇性警報信息： 圖標A1和測量值交替顯示。不適合 O 2 當濃度下降到預警 A1 以下時，預警 A1 不會自鎖而會取消。達到 A1 時，發出一聲警報音，并且 LED 警報燈閃爍。達到 A2 時，發出兩聲報警音，并且 LED 警報燈閃爍兩次。確認預警：按下 OK 按鈕，僅關閉聲音警報和振動警報。 濃度主警報 A2 |
| A2和測量值交替顯示。 針對 O2: A1 = 氧氣不足 A2 = 氧氣過量 僅當離開該區域且濃度降到警報閾值以下時： 按下 OK 按鈕，警報信息關閉。 CatEx 通道上的鎖定警報（由于明顯超出測量范圍）無法通過 OK 按鈕確認。CatEx 鎖定警報通過功能性氧氣通道（無警告和故障） 自動確認，或者在新鮮空氣中手動關閉后再重新打開設備來確認。 |
| 間歇性警報信息： ?圖標A2和(STEL) 或(TWA) 以及測量值交替顯示： ?STEL 和 TWA 警報無法確認。 ?關閉設備。重新打開后暴露分析值被刪除。 電池預警 間歇性警報信息： 顯示屏右側的特殊符號閃爍。 確認預警：按下 OK 按鈕，僅關閉聲音警報和振動警報。 出現第一次電池預警后，電池還可使用約20分鐘。 電池主警報 間歇性警報信息： 顯示屏右側的特殊符號閃爍。 蓄電池主警報無法確認。 設備在 10 秒中后自動關閉。 設備關閉前，光學警報、聲音警報以及振動警報短暫激活。 |
| 設備警報 間歇性警報信息： 顯示屏右側顯示特殊符號： 設備未準備就緒。 委托檢修人員或Dräger服務人員排除故障。 信息模式 調出信息模式 在測量模式時按下 OK 按鈕約 3秒鐘。 出現警告或故障時，顯示相應的提示或故障代碼（參見技術手冊）。 依次按下 OK 按鈕依次顯示不同氣體顯示。顯示峰值以及 TWA 和 STEV 暴露值。 如果 10 秒鐘內未操作任何按鈕，則設備自動返回測量模式。 信息關閉模式 ?設備關閉時，按下 [+] 按鈕。針對所有通道，顯示氣體名稱、測量單位和測量范圍極限值。 ?再次按下 [+] 按鈕后退出信息關閉模式（或者超時后退出）。 |
| 德爾格x-am2500校準 設備和通道故障可能導致無法校準。 進行新鮮空氣校準 在新鮮空氣中校準設備，不得有測量氣體或其他干擾氣體。執行新鮮空氣校準時，將所有傳感器的零點設置為 0 （Dräger 傳感器 XXS O2除外）。對于 Dräger 傳感器 XXS O2，將顯示設置到 20.9 Vol.-%。 1.打開設備。 2.按下 [+] 按鈕 3 次，顯示新鮮空氣校準符號。 3.按下 OK 按鈕，以啟動新鮮空氣校準功能。 測量值閃爍。 如果測量值穩定： a.按下 [OK] 按鈕，以執行校準。當前氣體濃度與圖標OK交替顯示。 b.按下 OK 按鈕，以退出校準功能或者等待約 5秒鐘。 如果在進行新鮮空氣校準時出現故障： a.顯示故障提示 并代替測量值，顯示相關的傳感器水塵。 b.這種情況下重復新鮮空氣校準。必要時讓專業人員更換傳感器。 校準/調整單個測量通道的靈敏度 可以針對各個傳感器進行靈敏度校準/調整。 在靈敏度校準/調整時，所選傳感器的靈敏度被設置到所用檢測氣體的數值。 使用標準的檢測氣體。 允許的檢測氣體濃度： 1.連接檢測氣瓶與標定倉。 2.將檢測氣體導入通風櫥中或?qū)蚴彝猓▽④浌苓B接在標定倉的第二個接口上）。 3.打開設備并將其插入標定倉中。 4.按下 [+] 按鈕并按住 5 秒鐘，以調出校準菜單，輸入密碼（初始密 碼 = 001）。 5.使用 [+] 按鈕選擇進氣校準功能，靈敏度校準符號閃爍。 6.按下 OK 按鈕啟動通道選擇。 顯示屏閃爍顯示第一個測量通道的氣體，例如CH4 - %LEL。 7.按下 OK 按鈕啟動該測量通道的校準功能，或使用 [+] 按鈕選擇另 一個測量通道（O2- Vol.-%、H2S - ppm、CO - ppm 等）。顯示校準氣體濃度。 8.按下 OK 按鈕確認校準氣體濃度，或使用 [+] 按鈕更改校準濃度， 然后按下 OK 按鈕束。 測量值閃爍。 9.打開檢測氣瓶閥門，氣體就會以 0.5 升/分鐘的體積流量流過傳感器。閃爍顯示的測量值切換到符合所使用檢測氣體的數值。當顯示的測量值穩定時 （至少在 120 秒后）： a.按下 OK 按鈕，以執行校準。前氣體濃度與圖標OK交替顯示。 b.按下 OK 按鈕或者等待約 5 秒鐘，以結束該測量通道的校準/ 調整。接下來提供下一個測量通道進行校準。校準/調整最后一個測量通道后，設備切換到測量運行模式。 c.關閉檢測氣瓶閥門并將設備從標定倉中取出。如果在進行靈敏度校準 / 調整時出現故障： 顯示故障提示 并代替測量值，顯示相關的傳感器顯示。 這種情況下重復校準/調整。 必要時更換傳感器。 |
| 維護周期 設備應該每年由專業人員進行檢查和維護 （參考：EN 60079-29-2– 易燃?xì)怏w和氧氣檢測儀的選擇、安裝、使用和維修， EN 45544-4 - 有毒氣體和蒸氣的直接檢測和直接濃度測量用電氣裝置 - 第 4 部分：選擇、安裝、使用和維修指南以及國家規定）。適合 Ex、O2、H2S 和 CO 測量通道的建議校準間隔：6 個月。其他氣體的校準間隔：參見相應 Dräger 傳感器的使用說明書。 |
